ফাইবার অপটিক স্প্লিটার সন্নিবেশ টাইপ অপটিক্যাল স্প্লিটার সঙ্গে SC UPC সংযোগকারী
পণ্যের বর্ণনা
দুই ধরনের পিএলসি স্প্লিটার রয়েছে যা 1xN এবং 2xN।এটি এক বা দুটি ইনপুট থেকে একাধিক আউটপুটে অভিন্ন অপটিক্যাল সংকেতকে ভাগ করে।একটি ফাইবার বা দুটি ফাইবারে একাধিক সংকেত একত্রিত করতে স্প্লিটারটি বিপরীত দিকে পরিচালিত হতে পারে।পোর্ট শনাক্তকরণ সহজ করার জন্য প্রতিটি আউটপুটে স্থায়ী মার্কিং দিয়ে নম্বরিং ট্যাগ করা হয়।
সুবিধা হল ইউনিফর্ম অপটিক্যাল ডিস্ট্রিবিউশন, কম সন্নিবেশ ক্ষতি, কম মেরুকরণ ক্ষতি, উচ্চ রিটার্ন লস, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থিতিশীলতা ইত্যাদি। অপটিক্যাল ফাইবার সংযোগকারীর শৈলীতে এফসি, এসসি এবং এলসি রয়েছে।
টেকনিক্যাল প্যারামিটার
| মডেল স্পেসিফিকেশন | শ্রেণীবদ্ধ মডেল | বাইরের আকার(মিমি) |
| CP-PLC41(SC) | 1:4 অপটিক্যাল ইনসার্টার, SC/UPC সংযোগকারী | 130×100×25 |
| CP-PLC41(LC) | 1:4 অপটিক্যাল ইনসার্টার, LC/UPC সংযোগকারী | 130×100×25 |
| CP-PLC81(SC) | 1:8 অপটিক্যাল ইনসার্টার, SC/UPC সংযোগকারী | 130×100×25 |
| CP-PLC81(LC) | 1:8 অপটিক্যাল ইনসার্টার, LC/UPC সংযোগকারী | 130×100×25 |
| CP-PLC161(SC) | 1:16 অপটিক্যাল ইনসার্টার, SC/UPC সংযোগকারী | 130×100×50 |
| CP-PLC161(LC) | 1:16 অপটিক্যাল ইনসার্টার, LC/UPC সংযোগকারী | 130×100×50 |
| CP-PLC321(SC) | 1:32, অপটিক্যাল ইনসার্টার SC/UPC সংযোগকারী | 267×100×50 |
| CP-PLC321(LC) | 1:32 অপটিক্যাল ইনসার্টার, LC/UPC সংযোগকারী | 267×100×50 |
| CP-PLC641(LC) | 1:64 অপটিক্যাল ইনসার্টার, LC/UPC সংযোগকারী | 267×100×100 |
| CP-PLC641(SC) | 1:64 অপটিক্যাল ইনসার্টার, SC/UPC সংযোগকারী | 267×100×100 |
| CP-PLC1281(SC) | 1:128 অপটিক্যাল ইনসার্টার, SC/UPC সংযোগকারী | 404×100×100 |
PLC অপটিক্যাল স্প্লিটারের 2×N অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | ইউনিট | সূচক | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| ওয়ার্কিং ব্যান্ডউইথ | nm | 1260-1610 | ||||||
| সন্নিবেশ ক্ষতি | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| মেরুকরণ সম্পর্কিত ক্ষতি | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| অভিন্নতা | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| রিটার্ন লস | dB | ≥55 | ||||||
| নির্দেশ | dB | ≥55 | ||||||
| কাজ / স্টোরেজ তাপমাত্রা | ℃ | -40～+85 | ||||||
PLC অপটিক্যাল স্প্লিটারের 1×N অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | ইউনিট | সূচক | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| ওয়ার্কিং ব্যান্ডউইথ | nm | 1260-1610 | ||||||
| সন্নিবেশ ক্ষতি | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| মেরুকরণ সম্পর্কিত ক্ষতি | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| অভিন্নতা | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| রিটার্ন লস | dB | ≥55 | ||||||
| নির্দেশ | dB | ≥55 | ||||||
| কাজ / স্টোরেজ তাপমাত্রা | ℃ | -40～+85 | ||||||

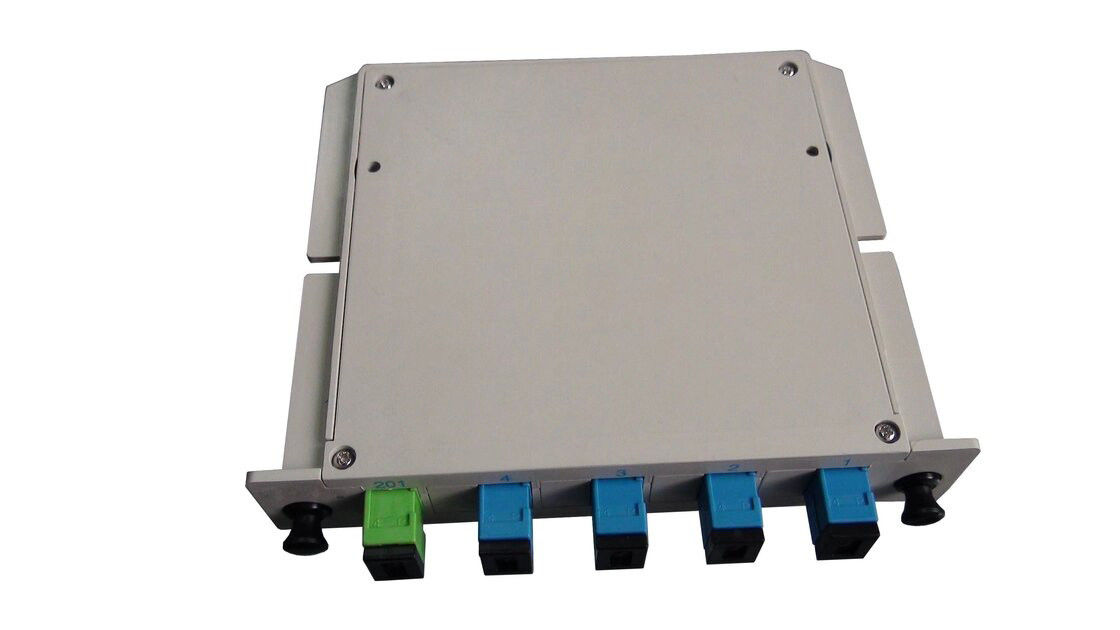

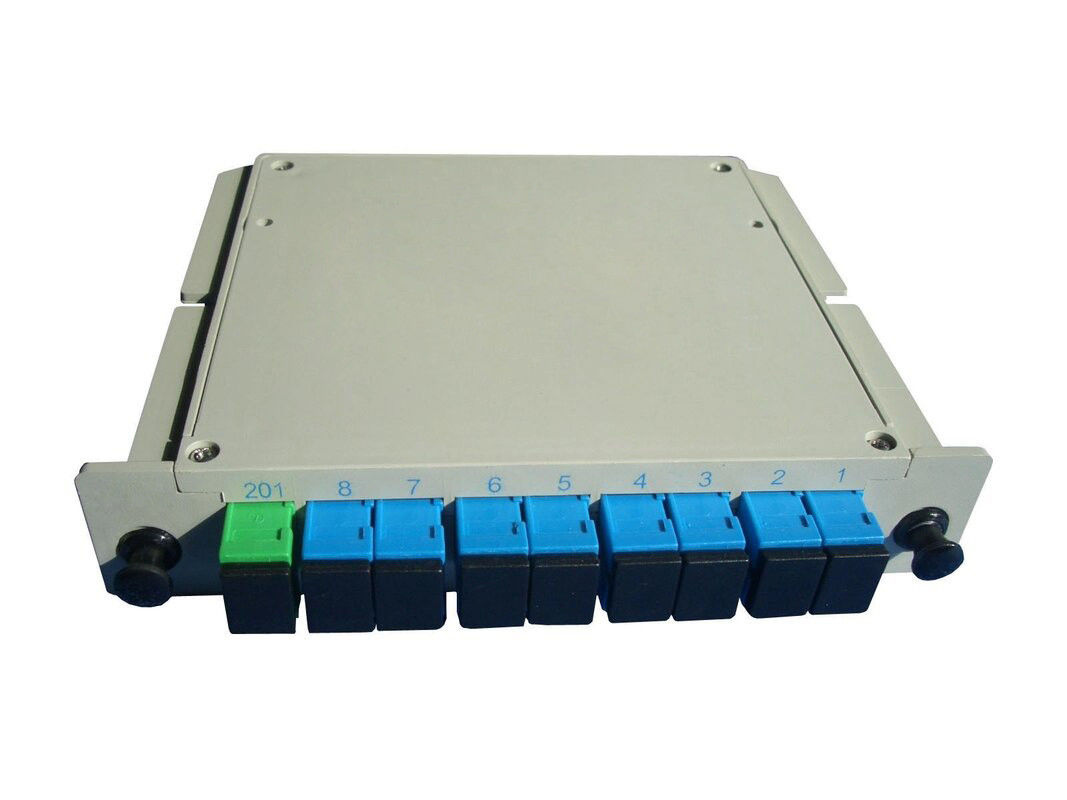

পণ্যের ছবি
